这个页面比较CCK对DSSS vs OFDM和描述之间的区别CCK, DSSS和OFDM调制技术。

有各种版本的WLAN标准开发的地址不同的数据速率和覆盖需求。IEEE 802.11 b支持四个数据速率即1 Mbps, 2 Mbps, 5.5 Mbps和11 Mbps。DSSS用于提供支持1 Mbps和2 Mbps的数据率。CCK 5.5和11 Mbps,而OFDM用于高数据率的应用程序。OFDM中使用IEEE 802.1111 g 11 n, 11 ac和11广告版本。采用OFDM和MIMO进一步提高数据速率。

CCK调制

采用CCK调制实现最后两个数据速率即。5.5 Mbps和11 Mbps。

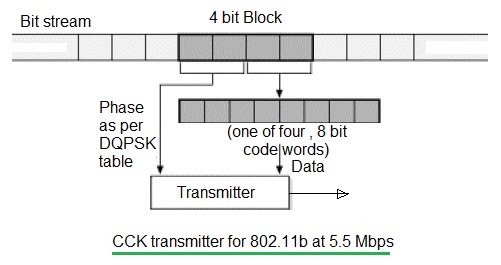

图1描绘了CCK发射机为5.5 Mbps的速度在WLAN 802.11 b中定义。CCK代表互补码键控。

双位	阶段
00	O程度
01	π/ 2
10	π
11	3 *(π/ 2)

5.5 Mbps WLAN 11 b,传播信息位第一次分组块4位。前2位映射按表1和其他两位映射CCK顺序如下表2所示。CCK使用码字来携带信息的信号。换句话说,它传播的数据信号。几个阶段的角度通常是用于生成复杂的8位码字。

位序列	CCK码字
00	+我+ 1,+我,1,+我+ 1,-,+ 1
01	- 1 -,+ 1,+ 1,+ 1,-,+ 1
10	-,+ 1,- i, 1 - 1, +我,1
11	+我,1,+我,1,-,+ 1,我,1

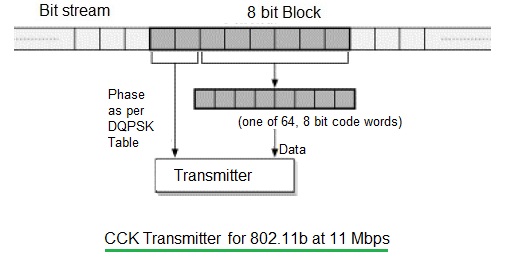

图2描绘了CCK发射机所称11 Mbps IEEE 802.11 b。11 mbps WLAN 11 b,传播信息比特是8位的第一个分组块。然后这8位,2位相移编码的传输相对于之前的符号象征。使用CCK剩下的6位编码。一个64码字映射到这6位。

双位	阶段(甚至符号)	阶段(奇怪的符号)
00	O程度	π
01	π/ 2	3 *(π/ 2)
10	π	0
11	3 *(π/ 2)	π/ 2

这个表3用于地图适当按双位相信息11 MBps的速度按奇数和偶数符号传输数据。第一个在帧被认为是象征。

DSSS调制

DSSS代表直接序列扩频。DSSS使用伪随机二进制序列(PRBS)传播的信息碎片。它叫做PN(伪随机噪声)随机噪声序列作为它的光谱方法。

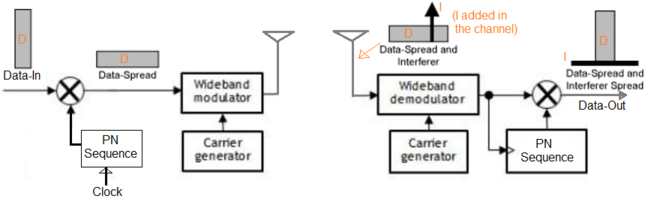

图3描述了发射机和接收机的一部分DSSS调制技术。当DSSS信号经过传输通道,干扰被添加到它附近的发射器和嘈杂的环境。知识所需的PN序列恢复信息的接收信号通过消除干扰信号如图所示。
DSSS灯> >

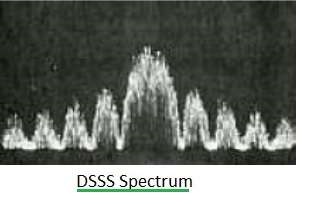

图4描绘了DSSS频谱。CCK也会有类似的光谱由于高传播率码字。传播的概念一样用于CDMA技术。钟用来产生PN序列应该相同的DSSS发射机和接收机。

OFDM调制

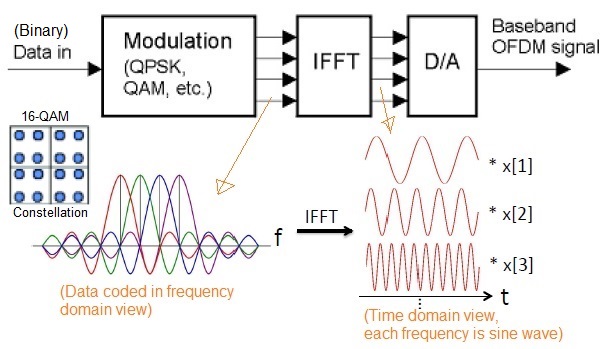

公布描绘了OFDM调制与光谱信号发射机。OFDM代表正交频分复用。它使用传输线和FFT方程> >为了变换时域频域向量向量,反之亦然。

OFDM的想法是将复杂的数据映射到多个窄带副载波,这样能达到更高的数据速率。图中所示的一样。如图所示复杂的调制方案,比如16-QAM首先用于二进制数据信息映射到复杂的频域向量形式。16-QAM地图4位副载波。这群副载波/传输线大小结合,给出传输线的输入块。这个街区时域频域复杂的映射数据转换成数据向量。这个向量是之前被转换成模拟形式作为输入提供射频转换器之前使用天线传播到空气中。

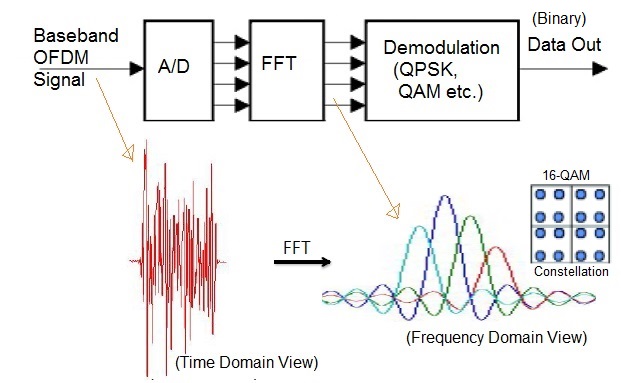

相反的行动将在OFDM接收机。最初在前端同步和OFDM时域样本进行恢复。他们是通过FFT块把时域频域样本样本。这个向量作为输入提供给de-mapper块。demapper块将复杂的符号转换成二进制位。如果16-QAM用于发射机接收机也同样被使用,因此每个符号产生4位demapper的输出。图6描述了OFDM接收机的信号频谱。也请参考SC vs OFDM > >OFDMA vs OFDM > >CDMA和OFDM > >FBMC vs OFDM > >OFDM MATLAB > >

点突出对比CCK后,DSSS和OFDM技术:
➨CCK和DSSS都使用单载波OFDM时使用基于传播。
➨CCK和DSSS扩频调制技术提供高安全信息在传输过程中由于存在噪声水平以下。OFDM达到传播数据的传输大量的运营商,每个在低数据率。航空公司在这里互相正交通过选择合适的频率间距。因此OFDM为缓解提供了许多好处单载波系统中遇到的问题。这是通过扩散频率选择性衰落在许多在OFDM符号。
➨CCK和DSSS用于低数据率高达11 Mbps,而OFDM等用于高数据率应用50到100 Mbps。将OFDM的结合使用MIMO达到非常高的数据率按使用的天线数量的传输和接收链。
