星座图和眼图的区别
这个页面描述了星座图和眼图的基本知识和提到星座图和眼图的区别。
我们知道在数字调制,基带分为阶段(I)和正交相位(Q)组件。我和Q的结合被称为基带调制信号。在矢量调制振幅和相位不同生成符号。在矢量调制,调制信号调制信号。这种调制信号可以以各种格式或图来表示。眼图,图包括星座图CCDF曲线,功率谱等参考体育测量为更多的信息。
星座图
它也称为智商图。的星座图代表所有可能的调制符号调制技术将使用地图的信息碎片。这不同的符号表示在复平面的振幅和相位信息。图1描绘了QPSK星座图。
如图,两个信息比特做出一个符号。例如,“01”代表0.707 * (1 + 1 * j)。这是代表在星座图点“M”级和角θ值如下表达。
级M =(我2+问2)0.5
角θ= tan1(Q / I)
在正交相移编码将会有四种可能的符号位的信息。所有的四个组合在星座图中表示。请参考QPSK调制和QAM调制类型的更多信息。误差矢量幅度来源于星座图。请参考维生素为更多的信息。

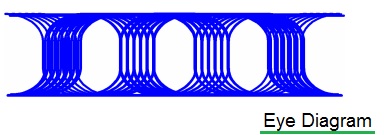

基带数据眼图
在无线数字通信中,称为眼模式眼图。这是获得使用示波器。数字数据采样时产生和应用于阴极射线示波器的垂直输入和数据率应用的触发水平扫描。不同的调制类型有不同的眼图。
它是用来评估基带传输的性能在噪声信道环境。打开眼睛代表信号不失真。因此更开放的眼睛更好的接收到的调制信号。可以通过使用各种测量眼图。振幅测量包括眼睛振幅,眼高,信噪比等。时间测量包括眼延迟,眼睛下降时间和上升时间,跨越时间、峰间抖动,随机抖动等。
测量可以通过眼图解释。
•人大开眼界,加性噪声信号。
•眼睛宽度——定时同步和抖动的影响
•眼睛过度/低于-峰值失真由于干扰信号路径。
