GSM射频规划
本教程介绍了GSM基础覆盖子主题:
主页框架破裂类型体育gsm协议栈语音处理ARFCN通道类型GSM安全网络入口手机基础知识
介绍
有各种各样的GSM频段如下提到的。为我们的讨论GSM RF(射频)计划我们将考虑900年P-GSM GSM频段。
GSM频段和ARFCN
| GSM频段 | GSM频率范围 | ARFCN(频道号码) |
|---|---|---|
| GSM450乐队 | 450到458 MHz(上行),460兆赫到468兆赫(下行) | 259年到293年 |
| GSM 480乐队 | 478到486 MHz(上行),488兆赫到496兆赫(下行) | 306年到340年 |
| GSM850 | 824到849 MHz(上行)869 MHz到894 MHz(下行) | 128年到251年 |
| GSM900 (P-GSM) | 890到915 MHz(上行)和935 - 960 MHz(下行) | 1到124 |
| GSM900 (E-GSM) | 880到915 MHz(上行)和925兆赫到960兆赫(下行) | 975年到1023年,0到124 |
| GSM900 (R-GSM) | 876到880 MHz(上行)和921 - 925 MHz(下行) | 940年到974年,0到124 |
| GSM1800(称为DCS1800) | 1710到1785 MHz(上行)1805 MHz到1880 MHz(下行) | 512年到885年 |
| GSM1900(称为PCS1900) | 1850到1910 MHz(上行)和1930兆赫到1990兆赫(下行) | 512年到810年 |
如前所述在上面的表中大约有124个频道P-GSM。174年ARFCNs E-GSM和374年ARFCNs DCS1800。
让我们了解我们可以使用下面的公式得到。
F(上行)= 890 + 0.2 * n,其中n变化如前所述从1到124年,称为ARFCN(绝对射频通道数量)。
(下行)= F(上行)+ 45 mhz
45 mhz的称为双间距,即上行和下行频率频道之间的区别。
GSM无线电频率规划
频谱是稀缺资源,需要优化中使用GSM网络或任何其他手机网络。因此适当的无线电频率规划需要满足的需求。首先地区分为细胞,在细胞可以利用全向和定向天线广播信号移动用户。对于我们的讨论,我们将假定细胞分为三个部门。每个单元采用一个基站(如。BTS)。
N如果bts的数量分配,每个单元分配渠道,因此总ARFCNs (T)分配在这个GSM系统可以获得如下。
T = 3 * M * N
频率复用可以应用在无线电频率计划有效地使用通道(ARFCNs)在GSM网络部署。ARFCNs频率(RF)在非相邻细胞中重用。
GSM频率复用模式

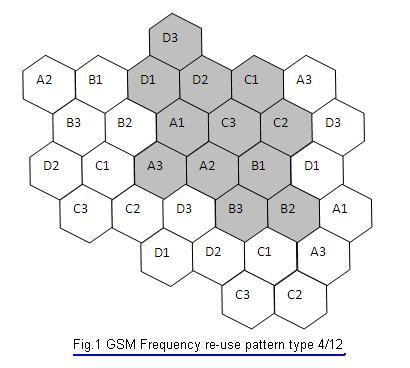

GSM无线电频率规划中使用的频率划分在不同的频率组。4/12和3/9的GSM使用重用模式的大部分GSM安装。4/12指12频率组和4个基站,这意味着可用的GSM网络频率频率分为12组在4 BS网站。一直认为有三个与每个BS细胞界面上的。这里频率组指定为A1, B1, C1, D1, A2, B2, C2, D2, A3, B3, C3, D3。4/12的GSM频率布局图1所示。
频率分配GSM频道
在GSM,有两个主要类别的频道,信号和交通。信号通道帮助网络维护资源,分配资源(频率和时间段)、呼叫建立、呼叫释放和传达系统相关的关键信息的形式(SIs)的手机电池。交通频道携带用户语音/数据(电子邮件、短信、浏览)。信号通道类别称为BCCH频率和交通通道类别称为业务信道频率(非BCCH频率)。为每个单元的目的是分配一个BCCH频率(ARFCN)下行和上行BCCH频率之一。每个单元分配与一个或多个业务信道频率下行和上行,根据用户所需细胞的能力。
