LTE NB-IoT NPDCCH函数| LTE NB NPDCCH物理层处理
本页面描述LTE NB-IoT NPDCCH函数与位置及其基础对LTE-NB物联网标准。它涵盖了LTE NB NPDCCH物理层处理及其应用系统中。
函数:
NPDCCH用于携带DCI(下行控制信息)。NB-IoT设备从NPDCCH提取以下信息通道。下面的表1列出了NPDCCH相关有用的信息。
•DCI N0格式与大小23携带UL格兰特信息
•DCI格式N1与大小23携带DL调度信息
•DCI格式与大小15 N2位携带SI更新(或指标的分页)
| NPDCCH信息 | 价值 |
|---|---|
| 子帧 | 任何 |
| 创科实业的基本 | 1毫秒 |
| 重复 | 1、2、4、8、16、32,64,128,256,512,1024,2048 |
| 副载波间距 | 15千赫 |
| 带宽 | 90千赫或180千赫 |
| 航空公司 | 任何 |
地点:

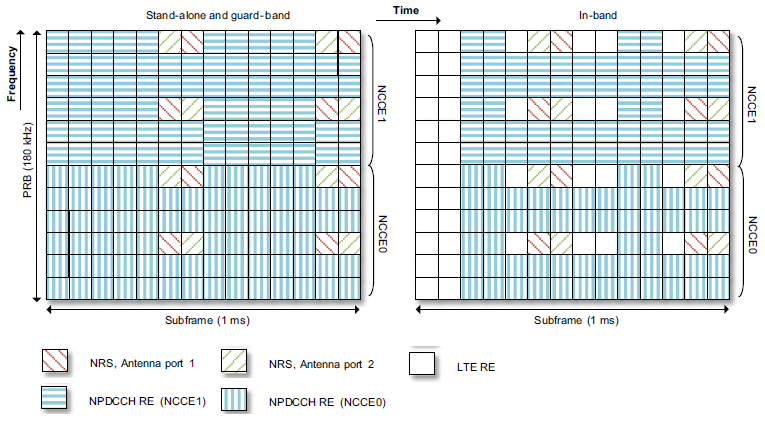

•NPDCCH子帧分为两个元素称为ncc(窄带控制通道元素)。NCCE0占据低六副载波,NCCE1占据了六副载波上。
•细胞选择以及如果收购过程后,NB-IoT设备来知道确切位置/映射NPDCCH NPDCCH REs的子帧。
•为了避免LTE DL控制区域在带内部署模式,NPDCCH没有被映射到子帧头几个OFDM符号。由于这个索引的OFDM符号在NPDCCH子帧取决于LTE DL控制区域的大小。下面的表2列出了可能的REs / ncc 50到80不等。
| 部署模式 | # LTE CRS天线端口 | # OFDM符号LTE控制区域 | # NRS天线端口 | # REs / NCCE |
|---|---|---|---|---|
| 独立,保护带 | NA | 0 | 1 | 80年 |
| 独立,保护带 | NA | 0 | 2 | 76年 |
| 带内 | 2 | 1 | 1 | 68年 |
| 带内 | 2 | 1 | 2 | 64年 |
| 带内 | 2 | 2 | 1 | 62年 |
| 带内 | 2 | 2 | 2 | 58 |
| 带内 | 2 | 3 | 1 | 56 |
| 带内 | 2 | 3 | 2 | 52 |
| 带内 | 4 | 1 | 1 | 66年 |
| 带内 | 4 | 1 | 2 | 62年 |
| 带内 | 4 | 2 | 1 | 60 |
| 带内 | 4 | 2 | 2 | 56 |
| 带内 | 4 | 3 | 1 | 54 |
| 带内 | 4 | 3 | 2 | 50 |
LTE NB NPDCCH物理层处理
DCI可以被映射到一个被称为AL-1 NCCE(聚合级别1)或映射到这两个相同的子帧ncc称为al 2。al 2是有用的为了增加NPDCCH报道。
➤DCI与16位CRC附加。
➤CRC附加DCI是蒙面RNTI(无线电网络临时标识符)。
➤CRC依恋和RNTI屏蔽后原料编码和rate-matching用于生成码字长度等于可用的编码比特数。
➤QPSK调制应用于NPDCCH结果码字长度范围从100年到160年为al 2 AL1从200年到320年。
➤基带波形生成使用QPSK符号作为输入。
参考:3 gpp 36系列
