WiMAX框架结构
这个页面覆盖了固定wimax框架结构根据OFDM技术和移动wimax框架结构按OFDMA技术。这里的数据只用于说明目的,在实际规模可能随wimax系统/标准。
固定的WiMAX框架结构:

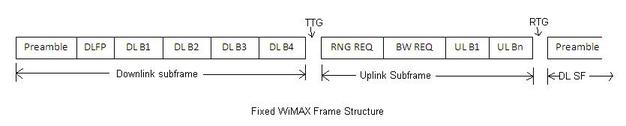

如下图中提到的固定wimax框架结构由两个主要部分下行子帧和上行子帧。它是由X轴和时间轴上的符号。在这里时间智慧资源分配给用户。
下行子帧:
它由序言、头、广播破裂和正常下行。序言由2 OFDM符号的QPSK运营商。第一个符号由50个运营商和第二个符号包括100家运营商。一个OFDM符号包含256家运营商。头是一个符号,包含88位长度,它使用BPSK 1/2 modulation-CC率。头也称为DLFP即下行帧前缀。广播突然由DLMAP ULMAP, UCD(上行信道描述符)和DCD计划(下行信道描述符)。DLMAP定义下行破裂的位置和ULMAP定义上行破裂的位置。DCD计划/ DIUC(下行区间使用代码)定义了下行脉冲调制码率。UCD /伊利诺斯(上行区间使用代码)定义了上行脉冲调制码率。 DLMAP made up of DL MAP IEs and other constant fields.ULMAP made up of ULMAP IEs and other constant fields. IEs stand for Information elements. For each downlink or uplink burst one IE is required. Normal burst carries data meant for subscriber stations(SS). One burst can take multiple MAC PDUs for one or more than one SSs.
下行帧前缀= [BS ID(4位),框架。(4位),CCC(4位),保留(4位),率ID(4位),序言(1位),长度1号(11位),DIUC(4位),序言(1位),长度2号(11位),DIUC(4位),序言(1位),长度3号(11位),DIUC(4位),序言(1位)、破裂长度4号(11位),高碳钢(8位)
DLMAP IE = [CID(16位),DIUC(4位),序言(1位),起始时间(11位)
ULMAP IE = [CID(16位),起始时间(11位),子频道指数(5位),伊利诺斯(4位),持续时间(10位)
UCD =[破裂概要文件为电磁阀Uplink-6字节格式为上行爆发提到调制码率资料,其他不变系统字段CCC,倒扣,射频中心频率等。)
概要文件以便=[爆炸Downlink-6字节格式,男子提到调制码率资料下行破裂,其他不变字段BSID,帧数、帧持续时间等。)
上行子帧:
它由争用槽等,争用正常上行带宽请求和破裂。
如前所述有空位留给SSs发送到请求获得网络入口和发送带宽请求消息要求BS资源分配能力。正常的破裂是前缀序言,类似于第二个下行子窗体的序言的象征。也称为短暂的序言,因为它只占一个符号。下行子帧中被称为序言。
TTG和轮胎式龙门吊差距
TTG差距提供下行和上行子帧和轮胎式龙门吊差距提供上行和下行子帧。这些漏洞允许提供射频五金制品电路从Tx(传输)转换到Rx(接收)和Rx Tx。
请参考TTG差距和轮胎式龙门吊的差距WiMAX和LTE框架结构。
移动WiMAX框架结构:

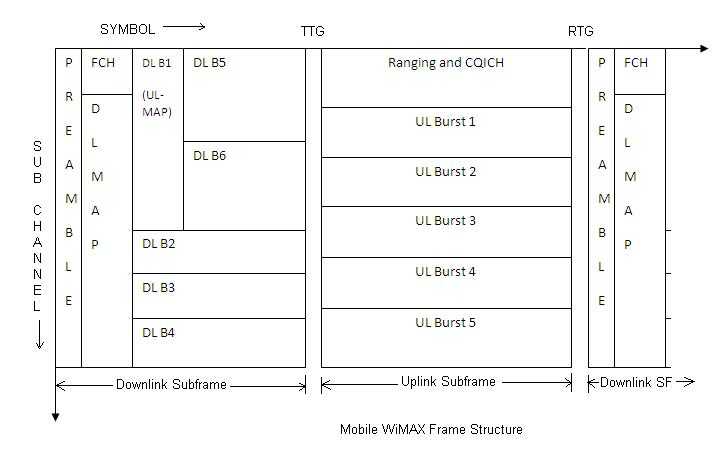

如下图中提到的移动wimax框架结构由两个主要部分组成的下行子帧和上行子帧。它是由符号X轴和Y轴的子信道。这个框架结构只适合PUSC区在下行和上行。这里资源分配给手机用户都在单位的时间和频率明智的插槽。进一步分离固定wimax,框架结构在移动wimax由各种强制性的和可选的区域。包括强制区PUSC FUSC & AMC下行子帧而PUSC & AMC上行子帧。子通道和基于FFT的符号定义不同大小使用因此框架结构有相应变化。有四种FFT大小16 e标准即支持。2048年,1024年、512年和128年。这些1024年和512年在wimax commecialized产品,如基站和移动用户站。对下行PUSC槽1子通道X 2符号和上行PUSC槽1子通道X 3符号。 For FUSC it is 1 X 1. For AMC it is 2 X 3.
下行子帧:
它是由序言、头、DLMAP ULMAP和正常下行。有114个前言中所定义的标准的人会活跃在一个部门。
上行子帧:
它由地区范围、带宽要求,周期测距,移交请求,CQICH和正常上行。没有序言为上行子帧定义或上行。
TTG和轮胎式龙门吊差距
TTG差距提供下行和上行子帧和轮胎式龙门吊差距提供上行和下行子帧。
