LiFi物理层基础| LiFi PHY-I, II, III类型
本页面描述LiFi物理层基础与框图。它提到了不同类型的LiFi物理层版本即PHY-I, PHY-II和PHY-III支持特性和调制码率。
这个基本LiFi教程涵盖了下面的子主题:
主页的LiFi教程LiFI PHYLiFi MACLiFi调制类型LiFi乐队LiFi产品
下面列出的功能LiFi物理层:
•为上层提供服务。
•用于提供纠错的接收机通过选举委员会的技术,如卷积编码和RS编码。
•用来激活和取消VLC收发器。
•提供水质指数对所有接收到的帧。
•帮助在同步接收机使用序言纳入框架结构。
•插入页眉(PHR)传输。这是在接收端解码PSDU确定长度字段。
•它用于通道按需要选择。
•RLL(运行长度有限)编码有助于纠正直流平衡,时钟恢复和闪烁缓解。
有不同LiFi物理层基于不同数据速率和应用,如室内或室外使用。
LiFi PHY-I
LiFi PHY-I版本开发来满足低数据速率的要求从12到267 Kbps。理想情况下用于户外应用。

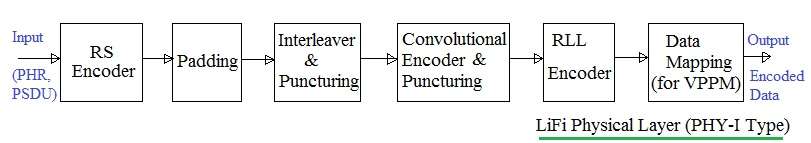

图1:LiFi物理层发射机(版本:PHY-I)
| 调制 | RLL码 | 光学 时钟频率 |
选举委员会(RS外代码) | 选举委员会(CC内部代码) | 数据速率 |
|---|---|---|---|---|---|
| 的书 | 曼彻斯特 | 200千赫 | (15日7) | 1/4 | 11.67 Kbps |
| (15日11) | 1/3 | 24.44 Kbps | |||
| (15日11) | 2/3 | 48.89 Kbps | |||
| (15日11) | 没有一个 | 73.3 Kbps | |||
| 没有一个 | 没有一个 | 100 kbps | |||
| VPPM | 4 b6b | 400千赫 | (2)15 | 没有一个 | 35.56 Kbps |
| (15日,4) | 没有一个 | 71.11 kbps | |||
| (15日7) | 没有一个 | 124.4 Kbps | |||
| 没有一个 | 没有一个 | 266.6 Kbps |
表1:LiFi PHY-I操作模式(调制、编码率)
LiFi PHY-II
LiFi PHY-II版本开发满足温和的数据速率的要求从1.25 Mbps到96 Mbps。理想情况下用于室内应用。

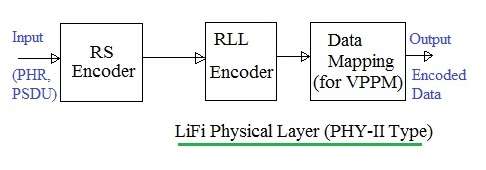

图2:LiFi物理层发射机(版本:PHY-II)
| 调制 | RLL码 | 光学 时钟频率 |
选举委员会 | 数据速率 |
|---|---|---|---|---|
| VPPM | 4 b6b | 3.75兆赫 | RS(64年,32) | 1.25 Mbps |
| RS (160128) | 2 Mbps | |||
| 7.5兆赫 | RS(64年,32) | 2.5 Mbps | ||
| RS (160128) | 4 Mbps | |||
| 没有一个 | 5 Mbps | |||
| 的书 | 8 b10b | 15兆赫 | RS(64年,32) | 6 Mbps |
| RS (160128) | 9.6 Mbps | |||
| 30兆赫 | RS(64年,32) | 12 Mbps | ||
| RS (160128) | 19.2 Mbps | |||
| 60 MHz | RS(64年,32) | 24 Mbps | ||
| RS (160128) | 38.4 Mbps | |||
| 120兆赫 | RS(64年,32) | 48 Mbps | ||
| RS (160128) | 76.8 Mbps | |||
| 没有一个 | 96 Mbps |
表2:LiFi PHY-II操作模式(调制、编码率)
LiFi PHY-III
LiFi PHY-III版本开发来满足数据速率的要求12 Mbps到96 Mbps。用于基于RGB颜色源和探测器的系统被广泛采用。

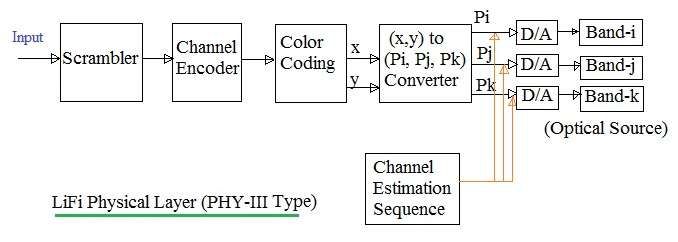

图3:LiFi物理层发射机(版本:PHY-III)
| 调制 | 时钟频率 | 选举委员会 | 数据速率 |
|---|---|---|---|
| 4-CSK | 12 mhz | RS(64年,32) | 12 Mbps |
| 8-CSK | 12 mhz | RS(64年,32) | 18 Mbps |
| 4-CSK | 24 mhz | RS(64年,32) | 24 Mbps |
| 8-CSK | 24 mhz | RS(64年,32) | 36 Mbps |
| 16-CSK | 24 mhz | RS(64年,32) | 48 Mbps |
| 8-CSK | 24 mhz | 没有一个 | 72 Mbps |
| 16-CSK | 24 mhz | 没有一个 | 96 Mbps |
表2:LiFi PHY-III操作模式
注意:这个页面上提供的信息来自IEEE 802.15.7-2011草案。请参考最新的标准规范IEEE出版时间的任何更新。
