毫微微蜂窝网络architecture-LTE WiMAX 3 g (UMTS)毫微微蜂窝结构类型
这个页面在毫微微蜂窝教程涵盖了毫微微蜂窝网络架构。它描述了LTE, WiMAX, 3 g (UMTS)毫微微蜂窝结构类型。各种系统元素之间的接口通常提到的网络架构文档。
本教程介绍了毫微微蜂窝基本涵盖了以下子主题:
主页体系结构测试制造商毫微微蜂窝vs WiFi类型干扰时间和同步。交接
3 g (UMTS)毫微微蜂窝结构

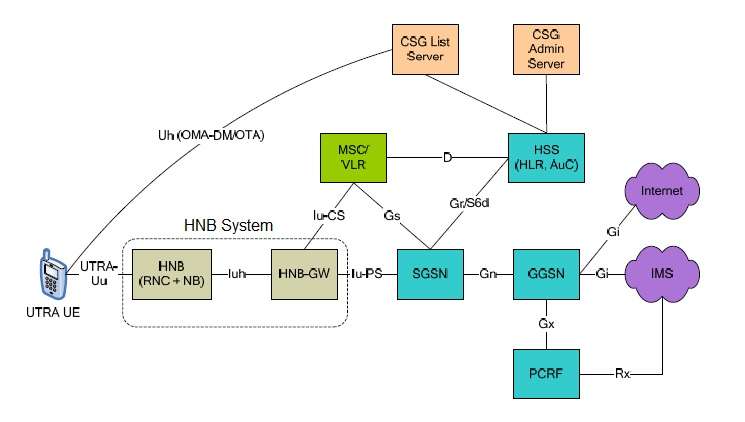

图中描述了3 g毫微微蜂窝结构在UTRAN每UMTS网络规范。如图所示的环(家里NodeB子系统)是由HNB(家里NodeB)和HNB-GW(家里NodeB网关)。
接下来的是界面的MSC使用lu-CS接口电路交换服务。接下来的是界面的SGSN使用lu-PS分组交换服务的接口。
lu-h接口
lu-h接口是HNB和HNB-GW之间的接口。HNB功能共和党全国委员会和NB。请参考UMTS网络体系结构为更多的信息。
LTE毫微微蜂窝结构
LTE是在3 gpp规范定义的。它支持OFDMA下行和上行SC-FDMA调制的调制。它支持FDD和TDD拓扑。在此基础上,td - lte毫微微蜂窝和FD-LTE毫微微蜂窝的存在。请参考LTE技术教程对LTE系统的基本原理和体系结构的接口。

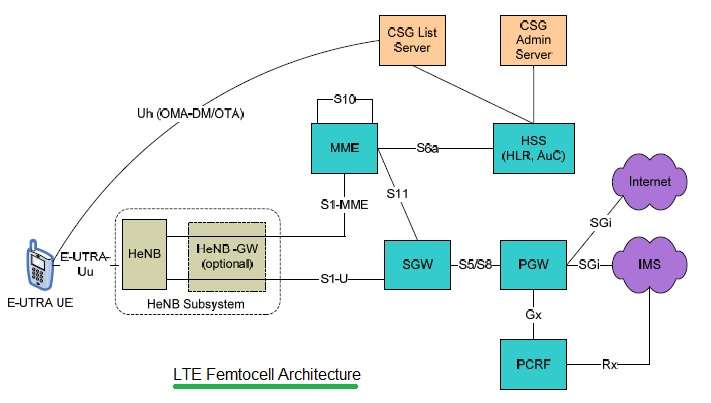

图2描绘了LTE毫微微蜂窝结构在E-UTRAN网络根据LTE 3 gpp规范。母鸡(家里eNodeB子系统)组成的一个HeNB(家里eNodeB)。HeNB-GW包含可选的网络体系结构。LTE是所有网络数据包。母鸡与EPC使用S1接口界面的类型。这是界面的使用S1-U接口信令转换和居里夫人使用S1-MME接口。
WiMAX毫微微蜂窝结构

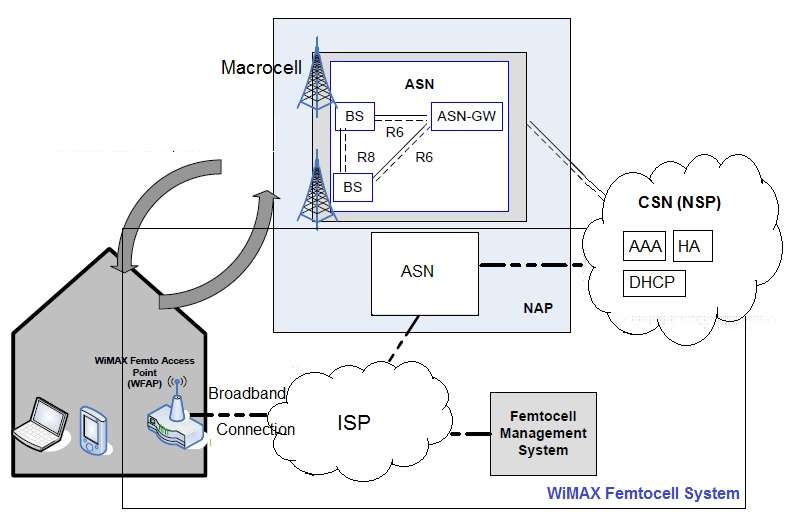

图3描述了wimax毫微微蜂窝结构在wimax网络/ wimax wimax论坛发布的规范。如图所示wimax毫微微蜂窝访问点(WFAP)界面的直接与ISP(互联网服务提供商)。该ISP提供使用DSL宽带连接,电缆、光纤或无线。需要交接毫微微蜂窝和宏单元之间的信号条件差。
时也毫微微蜂窝之间需要毫微微蜂窝用户(wimax CPE)超出wimax毫微微蜂窝的覆盖。以同样的方式切换需要在UMTS和LTE网络。请参考wimax网络体系结构。
