天气雷达系统基础知识
本教程部分雷达基本覆盖子主题:
主页术语测量多普勒雷达FMCW雷达乐队雷达范围气象雷达地面雷达范围和分辨率范围的计算器
一般雷达探测了飞机和船只在世界大战期间。后来的雷达技术的进步导致大海,研究土地和空间。天气雷达等气候条件决定了风速、云的形成、海水潮汐等等。
与其他雷达类似,这种类型的雷达也传送射频脉冲,并确定各种参数基于接收散射脉冲波。这里的目标可以树木,云彩,雨滴,大黄蜂等等。正是这种雷达帮助飞行员飞飞机在浓密的乌云和低能见度的条件。通常天气雷达发射无线电波约3000 mhz频率(约10厘米波长)。它传送短脉冲在这个频率1000脉冲/秒的速度。

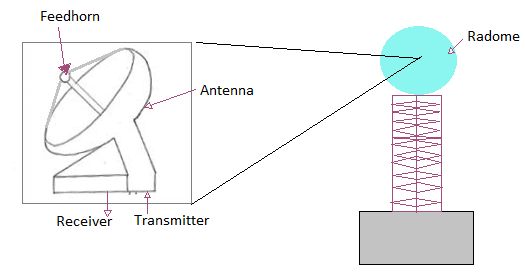

图中的框图提到基本组件在一个典型的使用气象雷达系统。它由发射机、接收机、天线系统feedhorn和雷达天线罩。
•发射机viz.调制器由射频信号生成模块,射频升频器和功率放大器。
•接收机由RF信号分析模块即LNA、射频下变频器,解调器和显示。
•天线是用来传送信号到空气和捕获空气中的射频信号。
•Feedhorn集中接收信号进入接收机部分并将信号从发射机部分天线。
•雷达天线罩是用来保护天线和其他子系统高速风。
请参考网络连线系统概述有关这些组件的完整细节。
天气雷达扫描技术

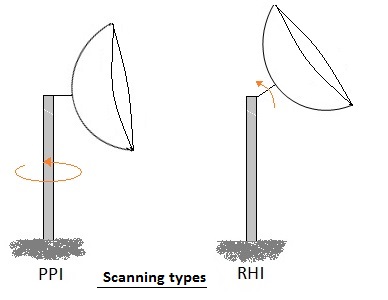

气象应用雷达使用扫描技术,如PPI和开展。
平面位置显示器(PPI):这种类型,雷达仰角固定和方位角变化。
•如果雷达旋转约360度,称为监视扫描。
•如果小于360度旋转,称为扇形扫描。
范围高度指示器(开展):这种类型、雷达方位固定和不同海拔高度。这是旋转向天空。数据为不同高度角是收集一段时间,后来将分析。
