6克Sub-THz测量和Sub-THz Keysight测试设置
这一页封面6克Sub-THz测量和Sub-THz Keysight测试设置的技术。
介绍:
“太赫兹或太赫兹”一词是指频率在1012赫兹范围。从300 GHz频率到3太赫兹(即3000 GHz)作为太赫兹光谱范围。100 GHz和300 GHz之间的频率称为sub-THz。太赫兹频率使用更高的带宽和更短的波长。这些频率高传播损耗和大气损失比较mmwave频率。6克的测量在sub-THz需要非常复杂的和高的性能测试设备。这些设备都是通过各种测试和测量公司制造。最受欢迎的6 g无线测试设备制造商Keysight, r和s,特制、镍等等。6 g遵循4 g LTE和5 g无线技术。
6克Sub-THz测量
6 g无线技术实现个人目标数据速率约100 Gbps,或许高达1真沸点。6 g无线设备是5 g技术比较快100倍。6克的实验主要是开发测试sub-THz设备在G D乐队,乐队。d带覆盖了从110年到170年GHz频率和G-band涵盖了从140年到220年GHz。
后Sub-THz测量在6克设备测试是有用的。
•星座图
•眼图
•与OBW功率谱(占用带宽)
•6克的解码包或框架
请参考基带测量,星座图和眼图和误差矢量幅度为更多的信息。
Sub-THz Keysight测试设置为6克设备测试
图1描绘了常用测量设置6 g设备测试。后Keysight设备和射频组件是用于6克Sub-THz测试设置。
•美国线规(任意波形发生器)模型M8195A用于生成宽带如果集中在6 GHz频率
•VDI射频转换器在G带频率范围从140到220 GHz
•PSG E8267D矢量信号发生器模型,用于生成LO 23 GHz频率
•射频滤波器(带通滤波器)和VDI放大器
•矩形喇叭天线的OTA(空气)测试
•VDI射频转换器
•数字转换器模型M8131A
•89600年Keysight VSA软件

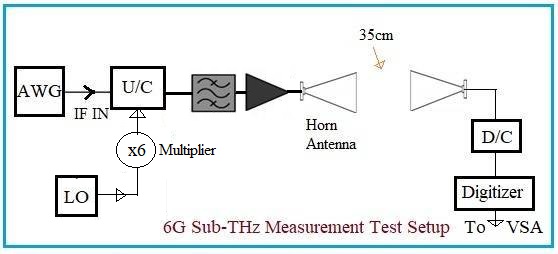

图1:测试设置为6克测量sub-THz频率
如图,AWG是用于生成宽带如果围绕中心6 GHz 10 GHz的频率带宽。PSG用于生成23日6 GHz频率乘以系数获得138 GHz的频率。这138 GHz用作LO在VDI转换器。这个调制如果6 GHz与LO混合使用VDI 138 GHz转换器。转炉生产144 GHz频率过滤/放大和美联储喇叭天线。使用其他的喇叭天线接收器间距约为35厘米的OTA(空气)测试。接收到的射频信号降频转换器和数字化。数字化信号解调和分析使用Keysight VSA(矢量信号分析仪)软件应用程序中运行的计算机系统。
我们可以观察星座图和功率谱。可以与阻塞传输信号和实验观察星座图的变化以及功率的功率谱。上面的设置显示的输出(单输入单输出)情况下使用一个天线传输和一个天线接收。M8195A (AWG)和M8131A(数字化仪)支持多个通道可用于MIMO检测。
图2:测试接收机使用VSG DUT的一部分
图3:测试发射机DUT使用问题的一部分
图2和图3描述了VSG, VSA DUT的用于射频和基带测试(测试设备)。设置包括VSG(矢量信号Genarator)用于6克DUT接收机测试和问题(矢量信号分析仪)用于6 g DUT发射机测试。所示的设置,VSG keysight和问题都是用于制备6克的实验没有任何灰尘。一旦校准VSG或VSA用于DUT分别测试,测试其接收机或发射机的功能。引用文章的基础矢量信号产生和分析> >。
关于Keysight技术
基于美国的公司总部在加州生产电子测试和测量设备和T&M软件。keysight提供测试和验证产品4 g LTE, 5克,6克,物联网(物联网),800克,量子的解决方案,汽车制造商等等。
访问Keysight.com为更多的信息。
