射频功率放大器设计基础|射频功率放大器
本页面描述射频功率放大器设计基础知识包括射频放大器阶段,功率放大器类、规范、应用程序和制造商。固态功率放大器设计的例子也提到过。
射频放大器的定义
放大器是增加的设备或模块(即增加功率)特定的无线电频率的信号。主要是称为射频功率放大器由于其使用放大射频信号或增加功率,输入输出给更多的权力。
射频功率放大器的阶段
以下是射频功率放大器阶段或模块。
1。输入匹配网络:用于匹配与输入50欧姆阻抗放大器设备。
2。放大器在阶段一:基于需求的增益放大器电路中一个或多个设备使用。如果使用多个设备连接在平行或级联基于P1dB要求。
3所示。偏置网络:用于提供偏差/电压设备。
4所示。配件网络:他们基本上是不同的方法和设施改善放大器的稳定性和线性特征。
5。输出匹配网络:用于匹配与输出放大器设备50欧姆阻抗线。
射频功率放大器类
以下是放大器的射频功率放大器类正常运作。
为了操作某个类的晶体管,大门口,排水直流电压必须小心偏见一定的操作点(静态工作点或q-point)
1。类A - q点大约是0.5,这是有偏见的接近一半的饱和电流。导通角是2π即360度。
2。点类B - q = 0,这是有偏见的,以至于它吸引了几乎零直流电流。导通角是π。
3所示。AB类- q点是在0和0.5之间。导通角之间的π2π。
4所示。类C - q点低于0。导通角是0到π。
射频功率放大器的技术规范
以下是典型的射频功率放大器规格有考虑购买之前。
频率范围- 5925至6425 MHz
1分贝增益压缩点- 5瓦
功率增益- 40 db
涟漪/响应频带- 2 db
输入和输出电压驻波比1.25:1 (19 db回波损耗)
固态功率放大器设计的例子

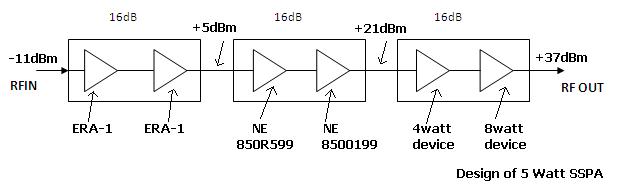

以下图提到设备用于5瓦低成本饲料山固态功率放大器(SSPA) C波段的应用程序。
有三个阶段的设计SSPA如图所示viz.输入,输出和中间。图中描述了离散放大器MMICs用于设计。电源部分应设计电压-48 V直流转换为适当的设备。适当的散热片应该是为了散热而设计的。
射频放大器的应用
射频放大器可以用于各种功能的通信链。提供获得信号传输之前称为功率放大器,将连接到发射天线。连接时刚刚接收的信号称为低噪声放大器(LNA)。放大器放大了扭曲的信号没有放大噪声。它是用作可变增益放大器高度改变移动的通道;因此帮助恢复中的传播信息接收机。
射频功率放大器制造
•Anadigics
•敏捷微波技术有限公司
•模拟装置
•使射频
•Skyworksinc
网站细节的射频功率放大器制造商,阅读更多。
